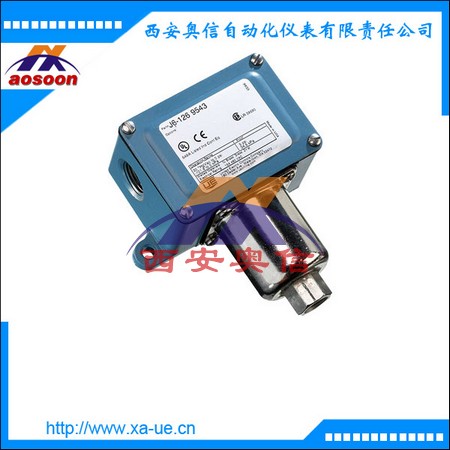

美国UE开关J6-610 68.9bar不锈钢压力开关
概述
J6是一个可靠的，灵敏的压力开关。其紧凑的设计和设定点的灵敏度和窄的或可选的可调节相结合死区，为各种应用提供了节省成本的解决方案。
J6*适合于广泛的工业过程，如报警/关机和低/高服务的压力。原始设备制造商还可以利用J6机械和设备的阈值保护。
工作原理
工作原理为纯机械形变导致微动开关动作。当压力增加时，作用在不同的传感压力元器件(膜片、波纹管、活塞)产生形变，将向上移动，通过栏杆弹簧等机械结构，zui终启动zui上端的微动开关，使电信号输出，设定方式从功能原理上又分成连续位移型和力平衡型。
性能参数
储存温度 - 65°至160°F（-54至71°C）
环境温度 - 40°至160°F（-40至71°C）；设定点 通常在50°F范围内小于1%的范围。
设定点重复性 S126B-S164B，126～364，680：可调范围±1%；可调范围610-614:±1.5% 15 G，
抗冲击：10毫秒持续时间后的冲击定点重复
外壳压铸铝，环氧粉末涂层，垫圈；
外壳类型:4X要求的外壳分类
开关输出：开关输出一个SPDT“常开”或“常闭”。
电气额定值15 A 125/250 / 480 VAC电阻。电气开关具有有限的直流能力。
重量约1磅，8盎司（0.68公斤）。
电气连接1/2“NPTF
压力连接 所有型号1/4“NPTF 除外型号S126B-S164B：1/2”NPTF
具体参数
Model Adjustable Set Point Range Deadband Over Range Proof
psi bar psi bar psi bar psi bar
303不锈钢活塞与丁腈橡胶O型圈和303不锈钢1/4“NPT”（内）压力连接
（不推荐用于气体,因为干燥的O形环可以允许到大气中的介质泄露）
610 75 to 1000 5,2 to 68,9 30 to 150 2,1 to 10,3 1000 68,9 10,000 689,5
612 125 to 3000 8,6 to 206,8 40 to 250 2,8 to 17,2 3000 206,8 10,000 689,5
614 500 to 6000 34,5 to 413,7 50 to 400 3,4 to 27,6 6000 413,7 10,000 689,5
J6-610美国UE开关 68.9bar不锈钢压力开关
